手動球閥

Q46F四通球閥

產品簡介

Q46F四通球閥 產品特點 不鏽鋼四通換向球閥為X形垂直通道的球閥,它的特點是球體的兩條通道為X形布置,四個通道口徑均(jun1)布於球體赤道圓周截麵上,當球體沿順時針旋轉

產品型號:Q46F
瀏覽次數:
  • Q46F四通球閥 產品特點

 不鏽鋼四通換向球閥為X形垂直通道的球閥,它的特點是球體的兩條通道為X形布置,四個通道口徑均布於球體赤道圓周截麵上,當球體沿順時針旋轉90時,能使相鄰的兩個通道實現兩兩互通。

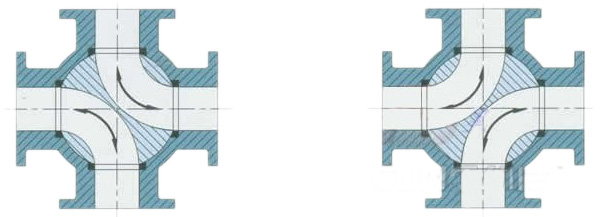

  • Q46F四通球閥 介質流向原理

 “LL'’型四通球閥隻需操作板手或執行器將球體轉動90’,可同時對兩種介質的流向進行切換,即方便而迅速,實現一閥多用的效果。


 Q46F四通球閥(圖1)



  • Q46F四通球閥 主要零件材質

零件名稱

材 質

GB

ASTM

閥體、閥蓋

WCB

A216-WCB

密封圈

PTFE、對位聚苯

PTFE、對位聚苯

球體

1Cr18Ni9Ti

SS 304

閥座、閥杆

2Cr13

A246-416

雙頭螺柱

35CrMoA

A193-B7



  • Q46F四通球閥 主要性能規範


公稱壓力 PN(MPa)

試驗壓力

殼體

高壓液密封

低壓氣密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

適用工況

適用介質

水、油品、氣等非腐蝕介質和酸堿腐蝕介質

適用溫度

-28-350℃

應用規範

連接法

JB79-59、GB9113、HG20592-97、ANSI B16.5

檢驗試驗

GB9/T 9092-99、API 598

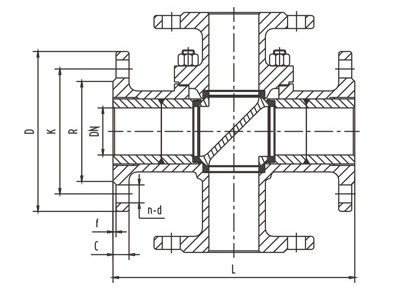

  • Q46F四通球閥 外形結構圖

 Q46F四通球閥(圖2)

  • Q46F四通球閥 主要連接尺寸

公稱壓力
PN


公稱通徑DN

                     尺 寸
LL0DKdbz-doHwHd














1.6MPa

50260130165125100164-ф18205265
65320160185145120184-ф18245295
80320160200160135208-ф18305345
100370185220180155208-ф18340420
125510255250210185228-ф18425465
1505102552852402"0248-ф23450505
2005802903402952652612-ф23480525
2506703354053553203012-ф25530565
3007603804604103753012-ф25585630
3508504255204704353416-ф25625675
4009804905805254853616-ф30670710
45010805406405855454020-ф30705770
50012206107156506084420-ф34765825
60013606808407707184820-ф41840945
70017508759108407885024-ф4110501110
800185092510259508985224-ф4111251220
90020501025112510509985428-ф4112601315
1000215010751255117011105628-ф4813251385
1200245012251485139013255832-ф5413951450
