手動球閥

Q14F不鏽鋼三通球閥

產品簡介

Q14F不鏽鋼三通球閥 產品特征公稱壓力2.5MPa適用穩定範圍-20～232℃～350℃螺紋類型G.NPT.BSPT.BSP.PT.DIN259/2999螺紋

產品型號：Q14F
瀏覽次數：
詳細介紹在線留言

  • Q14F不鏽鋼三通球閥 產品特征

公稱壓力2.5MPa
適用穩定範圍-20～232℃～350℃
螺紋類型G.NPT.BSPT.BSP.PT.DIN259/2999
螺紋連接三通不鏽鋼球閥適用介質水、油、氣及某些腐蝕性液體（1000WOG）


  • Q14F不鏽鋼三通球閥 部件材料

序號零件名稱材質
1閥體不鏽鋼CF8M/CF8
2閥蓋不鏽鋼CF8M/CF8
3球不鏽鋼CF8M/CF8
4球墊聚四氟乙烯PTFE
5閥杆不鏽鋼CF8M/CF8
6填料聚四氟乙烯PTFE
7中口聚四氟乙烯PTFE
8大薄片聚四氟乙烯PTFE
9壓蓋螺母不鏽鋼CF8M/CF8
10手柄不鏽鋼CF8M/CF8
11流向指示牌ALUMINUM
12華司不鏽鋼CF8
13螺帽不鏽鋼CF8
14鎖定裝置不鏽鋼CF8
15皮套塑料
16盲蓋不鏽鋼CF8M/CF8

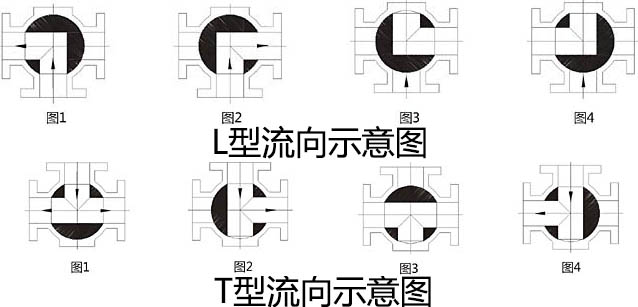

  • Q14F不鏽鋼三通球閥 選型示意圖

不鏽鋼三通球閥(圖1)

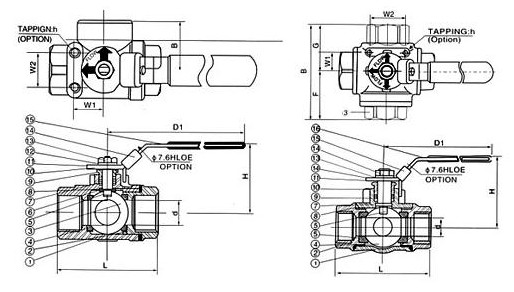

  • Q14F不鏽鋼三通球閥 外形結構圖

    不鏽鋼三通球閥(圖2)

  1. （Q14F）L型不鏽鋼三通球閥 主要尺寸



    SIZEdLHD1BW1W2
    1/2″12.764539732.022.435.0
    3/4″16.0766312638.022.435.0
    1″20.0876612643.522.435.0
    11/4″25.0968114548.022.435.0
    11/2″32.01148314557.025.438.1
    2″38.11429620471.025.438.1


  2. （Q15F）T型不鏽鋼三通球閥 主要尺寸

SIZEdLHD1BFGW1W2
1/2″12.7755912671.033537522.435.0
3/4″16856412681.539042522.435.0
1″2010080145102.050551522.435.0
11/4″2511590145108.551057525.438.1
11/2″3212596204121.058063025.438.1
2″38.1148106204138.565573025.438.1
