Q21F三片式活接對焊球閥
產品簡介
News Center
新聞中心Q21F三片式活接對焊球閥適用於PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用於截斷或接通管路中的介質。選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。
1由三部分組成,便於後期維護與更換。
2先進的矽溶膠工藝,結構合理、造型美觀。
3閥座采用彈性密封結構,開關省力,輕巧,密封性能良好。
4閥杆采用有倒密封下裝式結構,閥杆不會因為內部受壓飛出,確保安全性。
| 公稱壓力 | 1.6-6.4MPa |
| 適用穩定範圍 | -20~232℃~350℃ |
| 適用介質 | 水、油、氣及某些腐蝕性液體(W。O。G) |
| 對焊標準(BW) | GB12224.ANSIB16.25 |

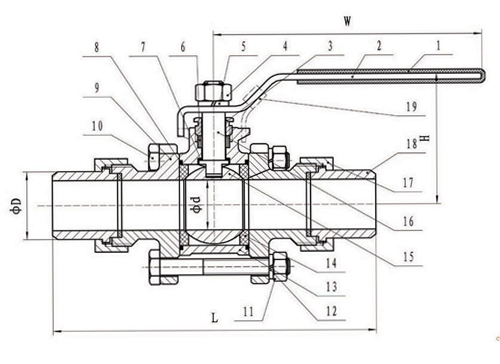

| 零件名稱 | 材質 | |
| 閥體 | 不鏽鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不鏽鋼CF8M | 碳鋼WCB |
| 球體 | 不鏽鋼SS316 | 不鏽鋼SS304 |
| 閥杆 | 不鏽鋼SS316 | 不鏽鋼SS316 |
| 螺母 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 墊圈 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 閥杆螺母 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 填料壓蓋螺母 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不鏽鋼SS304 | 不鏽鋼SS304 |

| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 2-1/2" | 2" |
| d | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50.8 |
| D | 17 | 17 | 21 | 26 | 31 | 38 | 46 | 60 |
| L | 150 | 150 | 180 | 195 | 210 | 225 | 260 | 300 |
| H | 48 | 48 | 54 | 57 | 72 | 79 | 81 | 97 |
| E | 120 | 120 | 120 | 130 | 154 | 154 | 185 | 185 |
