氣動球閥

BQ671F氣動對夾式保溫球閥

產品簡介

BQ671F氣動對夾式保溫球閥 產品說明產品型號：BQ671F、BQ671H產品口徑：DN15-100mm產品壓力：1.6-4MPa產品材質：鑄鋼、不鏽鋼適用溫

產品型號：BQ671F
瀏覽次數：
詳細介紹在線留言

  • BQ671F氣動對夾式保溫球閥 產品說明

產品型號：BQ671F、BQ671H

產品口徑：DN15-100mm

產品壓力：1.6-4MPa

產品材質：鑄鋼、不鏽鋼

適用溫度：-17℃-450℃

應用範圍：容易凝固的高粘度介質


  • BQ671F氣動對夾式保溫球閥 設計標準

設計規範

GB/T 12237 API 6D API 608 BS 5351

法蘭連接

GB/T 9113 ASME B16.5

試驗與檢驗

GB/T 13927 API 598 API 6D


  • BQ671F氣動對夾式保溫球閥 主要零件材質

主要零件材料

閥體

WCB

ZGlCr18Ni9Ti

CF8（304）

CF8（304L）

ZG1Cr18Ni12Mo2Ti

CF8M（316）

CF8M（316L）

球體、閥杆

2Crl3

lCr18Ni9Ti

0Cr18Ni9（304）

0Cr18Ni9（304L）

1Cr18Ni2Mo2（316）

0Cr17Ni2Mo2（316）

0Cr17Ni2Mo2（316L）

密封圈

聚四氟乙烯　　　對位聚苯

填料、墊圈

V型聚四氟乙烯　　柔性石墨環　　聚四氟乙烯片　　柔性石墨複合墊

適用工況

適用介質

重油、膠類等

硝酸腐蝕性介質

強氧化性介質

醋酸等腐蝕性介質

尿素等腐蝕性介質

適用溫度

-28-300℃

配管法蘭

JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212


  • BQ671F氣動對夾式保溫球閥 外形尺寸

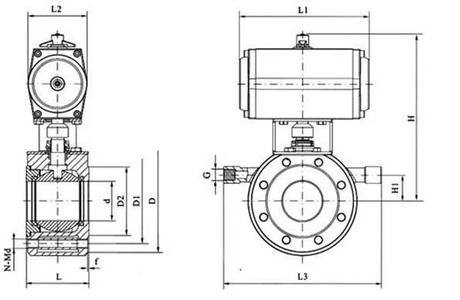

                                                                                   BQ671F氣動對夾式保溫球閥(圖1)

公稱通徑

外形尺寸

連接法蘭尺寸

d

L

L1

L2

L3

H

H1

G

D

D1

D2

f

N-Md

15

14

35

140/178

62/75

150

170/176

15

1/2″

90

65

45

2

4-M14

20

19

38

140/178

62/75

160

175/181

20

1/2″

100

75

55

2

4-M14

25

25

42

140/214

62/91

190

180/214

20

1/2″

110

85

65

2

4-M14

32

29

50

164/214

75/91

210

215/243

25

1/2″

130

100

78

3

4-M18

40

38

60

164/246

75/101

230

225/263

30

1/2″

145

110

85

3

4-M18

50

48

70

190/295

91/112

250

248/274

30

1/2″

160

125

100

3

4-M18

65

64

95

210/295

101/112

270

258/284

45

1/2″

180

145

120

3

4/8-M18

80

76

118

247/395

112/139

300

300/326

50

1/2″

190

160

135

3

8-M18

100

95

140

276/478

127/176

340

315/370

70

1″

215/230

180/190

155/160

3

8-M18/20

125

112/118

175/195

348/562

159/206

360

375/440

80

1″

245/270

210/220

185/188

3

8-M18/24

150

135/150

210/260

378/724

176/228

420

428/500

95

1″

280/300

240/250

210/218

3

8-M22/24
