氣動球閥

VQ677F氣動V型對夾球閥

產品簡介

VQ677F氣動V型對夾球閥 產品說明產品型號:VQ677F、VQ670F公稱通徑:DN25-DN250公稱壓力:1.6MPa-6.4MPa適用溫度:-20℃-

產品型號:VQ677F
瀏覽次數:
詳細介紹在線留言
  • VQ677F氣動V型對夾球閥 產品說明

產品型號:VQ677F、VQ670F

公稱通徑:DN25-DN250

公稱壓力:1.6MPa-6.4MPa

適用溫度:-20℃-420℃

閥體材質:鑄鋼、不鏽鋼

適用介質:水、油、氣、顆粒物等


  • VQ677F氣動V型對夾球閥 產品特點

1、具有出色的調節特性:V型球閥具有一個近似百分比的固有流量特性及高達300:1的可調比。因此V型球閥可以在廣幅的變化範圍內提供準確的控製。

2、流動容積:由於它的流線型外形以及滿直角回轉控製緣故,使容積的值特別高,流通能力特別大,流通阻力小。

3、V型球閥采用雙軸承結構,機械穩定性能高,啟動扭矩小,保證了閥門具有好的靈敏度和感應速度。

4、可靠性:閥體為一個整體,堅固耐用,操作不受管道壓力影響,並可避免閥體滲漏。

5、超強的剪切能力:V型球閥采用金屬硬密封結構,V型球閥閥芯及金屬閥座在回轉過程中,V型缺口與閥座產生一個強大的剪切能力切斷纖維等雜質,並具有自潔功能,避免閥門卡死現象發生。


  • VQ677F氣動V型對夾球閥 主要零件材質

名稱

材料

閥體

CF8

O型圈

氟橡膠

閥座

304堆焊硬質合金

彈簧

17-7PH

密封座蓋

304

內六角螺釘

304

閥芯

CF8表麵鍍硬鉻

圓柱銷

304

自潤滑軸承

304+PTFE

下閥杆

17-4PH

O型圈

氟橡膠

平墊片

304

環墊

PTFE

調節墊片

PTFE

後壓蓋

CF8

螺栓

304

雙頭螺栓

304

平鍵

304

下填料

PTFE

中填料

PTFE

上填料

PTFE

填料壓蓋

CF8

螺母

304

上閥杆

17-4PH

平鍵

45

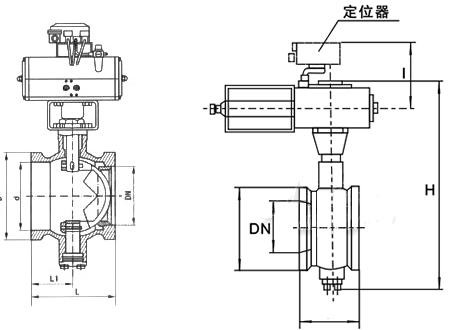

  • VQ677F氣動V型對夾球閥 外形尺寸

                                                           VQ677F氣動V型對夾球閥(圖1)

DN

A

H

B

C

T

Y

L

Φd

h1

h

S

K

M

Z

25

50

30

68

38

81

73

102

16

64

35

75

/

2-M10

5

32

60

35

76

45

86

78

100

16

62

35

75

/

2-M10

5

40

60

35

84

50

90

80

102

16

64

35

75

/

2-M10

5

50

75

43

100

62

93

90

104

16

66

35

75

/

2-M10

5

65

100

50

118

73

108

105

102

16

64

35

75

/

2-M10

5

80

100

57

132

90

123

118

110

20

68

35

90

/

2-M12

6

100

115

65

158

115

138

130

108

20

66

35

90

/

2-M12

6

125

129

78

184

134

148

145

110

25

65

40

90

/

2-M12

8

150

160

95

216

164

170

170

124

30

69

50

110

40

2-M12

8

200

200

120

268

206

200

201

124

30

69

50

110

40

2-M12

8

250

240

148

326

260

240

237

140

40

77

60

135

40

2-M16

12
