凸耳蝶閥產品說明

凸耳蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控製特性。蝶閥處於完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控製特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

凸耳蝶閥廣泛用於：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用

凸耳蝶閥材質

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼
蝶板	鑄鋼、不鏽鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥杆	2Cr13、不鏽鋼
填料	O型圈、柔性石墨O

凸耳蝶閥性能參數

設計標準	API 609, MSS SP-67
結構長度	API 609, MSS SP-67, DIN3202, BS EN558-1
法蘭標準	ANSI B16.1 class125, BS4504 PN10/PN16,
法蘭標準	DIN2501 PN10/PN16
檢驗試驗	API 598
驅動方式	蝸輪、手動、電動、氣動

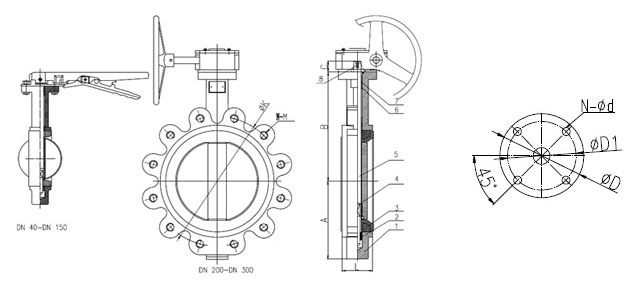

凸耳蝶閥結構尺寸圖

LT型對夾蝶閥結構圖

凸耳蝶閥連接尺寸

SIZE		A	B	C	L	ANSI 150B		DIN PN 10		DIN PN 16		JIS 10K		ISO 5211			Top Flange
mm	in	A	B	C	L	øK	N-M	øK	N-M	øK	N-M	øK	N-M	øD	øD1	N-ød	Top Flange
40	1.5"	70	164	32	33	98.5	4-1/2"-13UNC-2B	110	4-M16	110	4-M16	105	4-M16	65	50	4-ø8	F05
50	2"	80	169	32	43	120.6	4-5/8"-11UNC-2B	125	4-M16	125	4-M16	120	4-M16	65	50	4-ø8	F05
65	2 1/2"	89	176	32	46	139.7	4-5/8"-11UNC-2B	145	4-M16	145	4-M16	140	4-M16	65	50	4-ø8	F05
80	3"	95	183	32	46	152.4	4-5/8"-11UNC-2B	160	8-M16	160	8-M16	150	8-M16	65	50	4-ø8	F05
100	4"	114	201	32	52	190.5	8-5/8"-11UNC-2B	180	8-M16	180	8-M16	175	8-M16	90	70	4-ø10	F07
125	5"	127	214	32	56	215.9	8-3/4"-10UNC-2B	210	8-M16	210	8-M16	210	8-M20	90	70	4-ø10	F07
150	6"	139	229	32	56	241.3	8-3/4"-10UNC-2B	240	8-M20	240	8-M20	240	8-M20	90	70	4-ø10	F07
200	8"	175	257	45	60	298.4	8-3/4"-10UNC-2B	295	8-M20	295	12-M20	290	12-M20	125	102	4-ø12	F10
250	10"	203	280	45	68	361.9	12-7/8"-9UNC-2B	350	12-M20	355	12-M24	355	12-M22	125	102	4-ø12	F10
300	12"	242	327	45	78	431.8	12-7/8"-9UNC-2B	400	12-M20	410	12-M24	400	16-M22	125	102	4-ø12	F10
