D71X軟密封蝶閥產品說明

D71X軟密封蝶閥是由手柄和蝶閥組成，連接方式為對夾連接。選用不同的密封介質可以適用於不同的場合，密封麵有丁晴橡膠（適用溫度≤80℃）、聚四氟乙烯（適用溫度≤150℃），廣泛適用於液體、粉體、和顆粒物場合。選用襯氟對夾蝶閥可以使用在腐蝕性高的場合。因為驅動力為手柄，使用在口徑較小的場合。

D71X軟密封蝶閥零部件參數

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼
蝶板	鑄鋼、不鏽鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥杆	2Cr13、不鏽鋼
填料	O型圈、柔性石墨O

D71X軟密封蝶閥性能參數

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

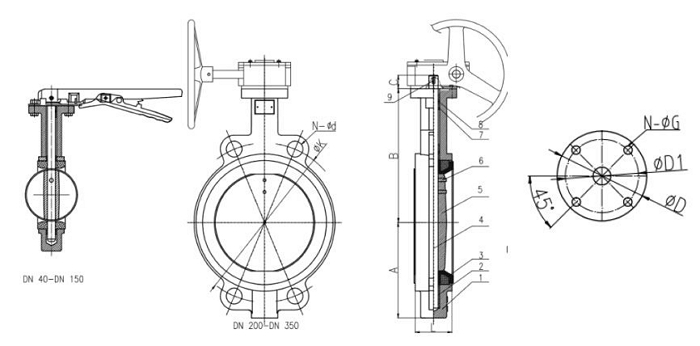

D71X軟密封蝶閥結構圖

軟密封蝶閥結構圖

D71X軟密封蝶閥安裝尺寸

SIZE		A	B	C	L	DIN PN 10		DIN PN 16		ANSI 150LB		JIS 10K		ISO 5211			Top
mm	in	A	B	C	L	øK	N-ød	øK	N-ød	øK	N-ød	øK	N-ød	øD	øD1	N-øG	Flange
40	1.5"	67	141	32	33	110	4-ø18	110	4-ø18	98.5	4-ø16	105	4-ø19	65	50	4-ø8	F05
50	2"	67	141	32	43	125	4-ø18	125	4-ø18	120.6	4-ø19	120	4-ø19	65	50	4-ø8	F05
65	2½"	75	151	32	46	145	4-ø18	145	4-ø18	139.7	4-ø19	140	4-ø19	65	50	4-ø8	F05
80	3"	95	160	32	46	160	8-ø18	160	8-ø18	152.4	4-ø19	150	8-ø19	65	50	4-ø8	F05
100	4"	111	180	32	52	180	8-ø18	180	8-ø18	190.5	8-ø19	175	8-ø19	90	70	4-ø10	F07
125	5"	129	193	32	56	210	8-ø18	210	8-ø18	215.9	8-ø22.4	210	8-ø23	90	70	4-ø10	F07
150	6"	142	207	32	56	240	8-ø22	240	8-ø22	241.3	8-ø22.4	240	8-ø23	90	70	4-ø10	F07
200	8"	170	240	45	60	295	8-ø22	295	12-ø22	298.4	8-ø22.4	290	12-ø23	125	102	4-ø12	F10
