SD341X伸縮蝶閥產品用途

SD341X-6、SD341X-10 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用於溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。

SD341X伸縮蝶閥技術參數產品特點

1、結構獨特，設計靈活，重量輕，省力，啟閉迅速

2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便

3、密封部位可調節更換，密封性能可靠

SD341X伸縮蝶閥技術參數

公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤80℃
適用介質空氣、水、蒸氣、煤氣、油品等。
驅動形式手動、蝸杆蝸輪傳動、氣傳動、電傳動。

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
密封試驗	0.66	1.1	1.76
氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸杆蝸輪傳動、氣傳動、電傳動。

SD341X伸縮蝶閥主要材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不鏽鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不鏽鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不鏽鋼
閥杆	2Cr13、不鏽鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不鏽鋼、鉻鉬鋼
填料	柔性石墨

SD341X伸縮蝶閥主要外形和連接尺寸

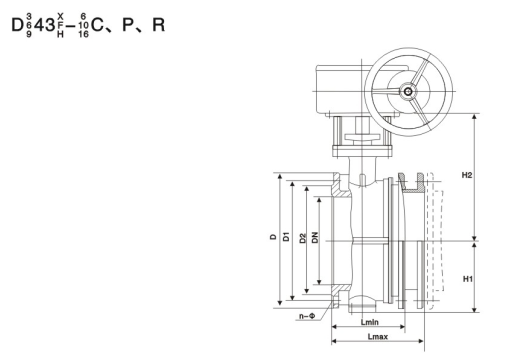

伸縮蝶閥(圖1)

公稱通徑DN	1.0MPa
公稱通徑DN	D	D1	D2	Lmax	Lmin	H1	H2	n-Φd
100	220	180	158	216	174	110	170	8-18
125	250	210	184	232	176	123	182	8-18
150	285	240	212	239	194	140	210	8-22
200	340	295	268	264	214	170	238	8-22
250	395	350	320	296	235	195	270	12-22
300	445	400	370	300	250	222	300	12-22
350	505	460	4330	320	270	252	330	16-22
400	565	515	482	332	282	285	368	16-26
450	615	565	532	355	305	310	402	20-26
500	670	620	585	365	315	337	438	20-26
600	780	725	685	420	370	393	490	20-30
700	895	840	800	446	396	450	558	24-30
800	1015	950	905	476	426	515	625	24-33
900	1115	1050	1005	506	456	560	685	28-33
1000	1230	1160	1110	516	466	610	750	28-36
1200	1455	1380	1330	560	510	725	880	32-39
1400	1675	1590	1530	590	540	840	987	36-42
1600	1915	1820	1750	630	585	960	1158	40-48
1800	2115	2020	1950	680	630	1060	1258	44-48
2000	2325	2230	2150	730	680	1165	1365	48-48
