D643W氣動三偏心法蘭蝶閥

產品簡介

D643W氣動三偏心法蘭蝶閥產品說明產品型號：D643W/H公稱通徑：DN50-DN1200公稱壓力：1.6MPa-4.0MPa、150LB-300LB適用介

產品型號：D643W

瀏覽次數：

產品谘詢 0510-83123233

product

產品展示

tel-phones

0510-83123233

查看全部

News Center

新聞中心

詳細介紹在線留言

D643W氣動三偏心法蘭蝶閥產品說明

產品型號：D643W/H

公稱通徑：DN50-DN1200

公稱壓力：1.6MPa-4.0MPa、150LB-300LB

適用介質：水、蒸汽等

適用溫度：0℃-425℃

閥體材質：碳鋼、不鏽鋼

連接方式：法蘭連接

作用方式：雙作用、單作用(彈簧複位)

控製方式：開關型、調節型

D643W氣動三偏心法蘭蝶閥設計標準

設計依據	GB標準	ANSI標準
設計標準	GB/12238	API609
結構長度	GB/12221	ANSI B16.10
連接法蘭尺寸	GB/9113、JB/T79	ANSI B16.5
試驗和檢驗	JB/T9002	API 598

D643W氣動三偏心法蘭蝶閥主要零件材質

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不鏽鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不鏽鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不鏽鋼、聚內脂、抗磨材料
閥杆	2Cr13、1Cr13不鏽鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

D643W氣動三偏心法蘭蝶閥外形尺寸

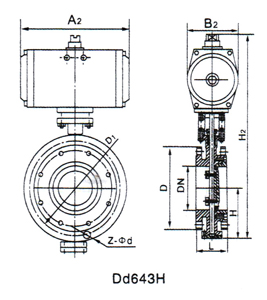

氣動三片式法蘭蝶閥(圖1)

公稱通徑		結構長度	外形尺寸(參考值)			連接尺寸(標準值)
公稱通徑		結構長度	外形尺寸(參考值)			0.6MPa			1.0MPa			1.6MPa
毫米	英寸	L	H	H1	A	D	D1	n-Φd	D	D1	n-Φd	D	D1	n-Φd
50	2	108	63	315	180	140	110	4-14	165	125	4-18	165	125	4-18
65	2-1/2	112	70	330	180	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	83	390	245	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	105	431	240	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	115	455	240	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	137	626	350	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	164	720	350	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	206	800	550	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	230	860	600	440	395	12-22	445	400	12-22	460	410	12-26
350	14	190	248	883	600	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	289	972	600	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	320	1043	750	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	343	1098	750	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	413	1236	750	755	705	20-26	780	725	20-30	840	770	20-36
700	28	430	478	1431	750	860	810	24-26	895	840	24-30	910	840	24-36
800	32	470	525	1488	750	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	510	620	1615	1250	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	550	725	1765	1500	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	630	780	1976	1500	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
