美標閘閥Z20SA1F2 產品說明

產品型號：Z20SA1F2
公稱通徑：DN15～DN1000
公稱壓力：150LB-2500LB
適用溫度：-20ºC～+150ºC～425ºC～550ºC
閥體材質：不鏽鋼、304、316、316L
適用介質：水、油、蒸汽
結構形式：閘板式
連接方式：法蘭
驅動方式：手動、傘齒輪、電動、氣動、液動
製造標準：國標GB、德國DIN、美國API、ANSI

美標閘閥Z20SA1F2 產品特點

1、產品設計製造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。
2、結構緊湊、體積小、剛性好、密封安全可靠。
3、關閉件（閘板）采用彈性結構，在工作中能自動補償由於異常負荷或溫度引起的閥體變形。因此，密封可靠，並且不會產生閘板楔柱。
4、公稱通徑大於等於NPS1011，壓力級400磅級和公稱通徑大於等於NPSS611、壓力級600～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕鬆。
5、主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。
6、閥座可為更掀式閥座，可任意組合與關閉密封麵材質配對，以滿足工況要求，延長使用壽命。

美標閘閥Z20SA1F2 產品標準

設計與製造	結構長度	法蘭尺寸	對焊連接尺寸	壓力溫度等級	試驗與檢驗
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

美標閘閥Z20SA1F2 壓力試驗

公稱壓力	強度試驗		水密封試驗		氣密封試驗
公稱壓力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

美標閘閥Z20SA1F2 主要零件材料及性能

殼體	ASTM A216WCB								ASTMA351 CF8
閘板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
閥杆	F6a			F304		F316		Monel	F304
閘板密封麵	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
閥座密封麵	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
殼體	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閘板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閥杆	F304L					F316			F316L
閘板密封麵	304L			304L	STL	316	316	STL	316L	316L	STL
閥座密封麵	304L			STL	STL	316	STL	STL	316L	STL	STL

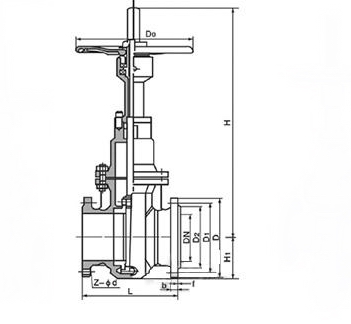

美標閘閥Z20SA1F2 外形結構圖

美標閘閥Z20SA1F2(圖1)

150LB美標閘閥Z20SA1F2 主要尺寸和重量

DN		150Lb凸麵法蘭（RF）主要尺寸								重量（kg）
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量（kg）
15	1/2	108	89	60.5	35	11.2	4-16	169	100	5
20	3/4	117	98	69.9	43	12.7	4-16	192	100	6.1
25	1	127	108	79.2	51	14.2	4-16	230	120	9
32	11/4	140	117	89	63	16	4-16	246	120	12
40	11/2	165	127	98.6	73	17.5	4-16	283	150	17
50	2	178	152	120.7	92	19.0	4-19	323	150	23
65	21/2	190.5	178	139.7	105	22.4	4-19	347	180	45
80	3	230	190	152.4	127	24	4-19	383	200	50
100	4	229	229	190.5	157	24	8-19	457	200	63
125	5	254	254	216	186	24	8-22.5	632	250	89
150	6	267	279	241.5	216	25.4	8-22.5	635	250	108
200	8	292	343	298.5	270	28.4	8-22.5	762	280	171
250	10	330	406	362	324	30.2	12-25.4	892	300	263
300	12	356	483	431.8	381	32	12-25.4	1080	350	346
350	14	381	533	476.3	413	35	12-29	1295	350	488
400	16	406	597	539.8	470	36.6	16-29	1435	400	621
450	18	432	635	577.9	533	39.6	16-32	1626	400	814
500	20	457	398	635	584	43	20-32	1829	450	992
600	24	508	813	749.3	692	48.8	20-35	2175	500	1492
650	26	559	786	744.5	711	51.3	36-22.5	2235	550	1801
700	28	610	837	795.3	762	44.5	40-22.5	2310	600	1933
750	30	610	887	846	813	44.5	44-22.5	2695	600	2272
800	32	660	941	900	864	46	48-22.5	3708	--	--
900	36	711	1057	1009.7	927	52.3	40-25.4	3924	--	--
1000	40	812	1175	1120.6	1080	55.6	44-25.4	4318	--	--

300LB美標閘閥Z20SA1F2 主要尺寸和重量

DN		300Lb凸麵法蘭（RF）主要尺寸								重量（kg）
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量（kg）
15	1/2	140	95	66.5	35	14.2	4-16	169	120	5.2
20	3/4	152	117	82.5	43	16	4-19	193	150	6.3
25	1	165	123	89	51	17.5	4-19	230	150	8.6
32	11/4	178	133	98.5	63	19	4-19	246	160	14.3
40	11/2	190	155	114.3	76	20.6	4-22.5	283	180	15.6
50	2	216	165	127	92	22.4	8-19	330	200	30
65	21/2	241	190	149.4	105	25.4	8-22.5	368	240	44
80	3	283	210	168.1	127	28.4	8-22.5	394	280	61
100	4	305	254	200.2	157	31.8	8-22.5	473	300	77
125	5	381	279	235	186	35	8-22.5	660	350	125
150	6	403	318	269.7	216	36.6	12-25.5	711	400	153
200	8	419	381	330.2	270	41.2	12-25.4	813	400	286
250	10	457	444	387.5	324	47.8	16-28.4	1003	450	412
300	12	502	521	450.8	381	50.8	16-32	1137	500	576
350	14	762	584	514.4	413	54	20-32	1489	600	886
400	16	838	648	571.5	470	57.2	20-35	1580	650	1175
450	18	914	711	628.7	533	60.4	24-35	1017	700	1301
500	20	991	775	685.8	584	63.5	24-35	2228	700	1672
600	24	1143	914	812.8	692	70	24-41	2650	750	2556
650	26	1245	867	803.1	736.6	90.0	32-35	3219	--	--
700	28	1346	921	857.3	787.4	90.0	36-35	3378	--	--
750	30	1397	991	902.8	844.6	93.7	36-38	3530	--	--
