PZ73H刀型閘閥產品概述

1、刀形漿閘閥按照口徑不同製成暗杆和明杆兩種形式I暗杆DN100-1600mm．明杆DN50-900mm）．全圓形的直流通遵設計不存渣、不卡阻。刀板底端另工成刀刃狀，對鬆軟物料如纖維、紙漿、木漿具有切斷功能．同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙爝刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不鏽鋼、糟磨拋光處理可獲褥優良密封效果。

2、閥體、填料函均為精密鑄造，其中閥體采用凸緣式整體鑄造，不鏽鋼、硬質合金材質可根據用戶需要選用304、316、316L、2520、WCB、2Cr13．密封圈采用硬密封或PTFE增強聚四氟乙烯材質．耐腐蝕、耐麻損、不沾渣。

PZ73H刀型閘閥設計標準

設計製造	JB/T8691-1998
法蘭連接	GB/T9113.1-2000JB/T79-94
結構長度	GB/T15188.2-94
試驗與驗收	GB/T13927-92

PZ73H刀型閘閥技術參數

型號		PZ73H-10	PZ73H-16
公稱壓力（MPa）		1.0	1.6
密封試驗壓力（MPa）		1.1	1.76
殼體試驗壓力（MPa）		1.5	2.4
適用溫度（℃）		≤350℃
材料	閥體、閘板、閥蓋、支架	WCB,304SS,316SS
	填料	柔性石墨，聚四氟乙烯
	手輪	QT450-10
	閥杆螺母	ZCuA110Fe3
	閥杆	2Cr13，304SS,316SS
	墊片	柔性石墨，聚四氟乙烯
傳動方式	手輪，手動拉鏈，正齒輪傳動，傘齒輪傳動，氣動，電動和電液動

PZ73H刀型閘閥外形及結構尺寸 (mm)

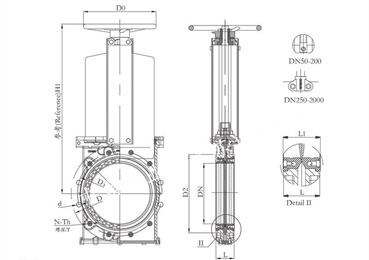

PZ73H刀閘閥(圖1)

DN	L	D	D1	D2	H	N-M	D0
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680
