Z960Y電站高壓閘閥產品說明

Z960Y電站高壓閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關係。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封麵上層焊鑽基硬質合金，其加工後的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求製作。適用於火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

Z960Y電站高壓閘閥產品特點

1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，可達到高溫高壓要求；視用戶需求可提供全係列全鍛鋼閘閥；
2、材料配對，密封麵高硬度及硬度差；精密研磨，光潔如鏡，耐受磨耐蝕，可增加使用壽命；
3、背密封設計，可保護密封填料，阻止跑冒滴漏；
4、高壓水強度，高壓氣體強度等多道檢測，可控製承壓件質量；
5、閥杆表麵經精密磨削及硬化處理，抗擦耐腐蝕，減少啟閉力矩，操作方便；
6、采用緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減少啟閉摩擦，免除對閥杆表麵的腐蝕，進而免除外漏；
7、雙向承壓密封設計，可達到工況的苛刻要求；
8、嚴格手工配研，使雙側密封麵吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60係列的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，免除咬死； Z62Y 係列為雙閘板設計，閘板自動矯正加工誤差，可以保持密封麵吻合，便於用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越良好；

Z960Y電站高壓閘閥設計標準

設計、製造	E101
結構長度	E101
對焊連接	78DG　ANSI　B16.25
檢查和試驗	E101

Z960Y電站高壓閘閥主要零件的材料

零件名稱	材料牌號
閥體	A216WCB	A217WC1	A217WC6	A217WC9
閘板	A216WCB	A217WC1	A217WC6	A217WC9
閥座	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥杆	1Cr17Ni2	1Cr17Ni2	SUH600	SUH600
閥杆	1Cr17Ni2	1Cr17Ni2	20Cr1Mo1V1A	20Cr1MoVA
閥蓋	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥蓋	WCB	WC1	WC6	WC9
填料	增強柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
密封環	S軟鋼(增強柔性石墨)		S軟鋼	F軟鋼
空杆螺母	45(ZCuZn25A16Fe3Mn3)
適用溫度	≤425℃	≤450℃	≤540℃	≤570℃

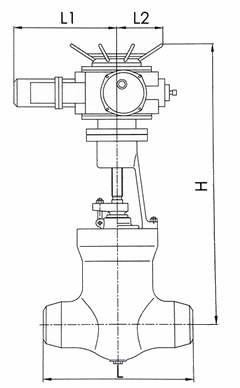

Z960Y電站高壓閘閥主要外形尺寸

PN	DN	D	L	H	L1	L2
Z962H-250 Z960Y-250 Z962Y-P54100V Z960Y-P54100V	50	43	216	840	363	197
	65	57	254	915	363	197
	80	67	305	950	363	197
	100	84	406	1164	437	277
	125	100	483	1402	437	277
	150	125	700	1129	-	-
	175	158	711	1650	457	309
	225	200	864	1650	554	309
	300	280	1067	2106	764	398
Z960Y-320 Z960Y-P57170V	100	96	533	1236	437	277
	125	118	610	1402	437	277
	150	148	762	1403	526	283
	175	148	762	1650	554	309
	225	222	1041	1650	554	309
	350	350	1250	2255	-	-
