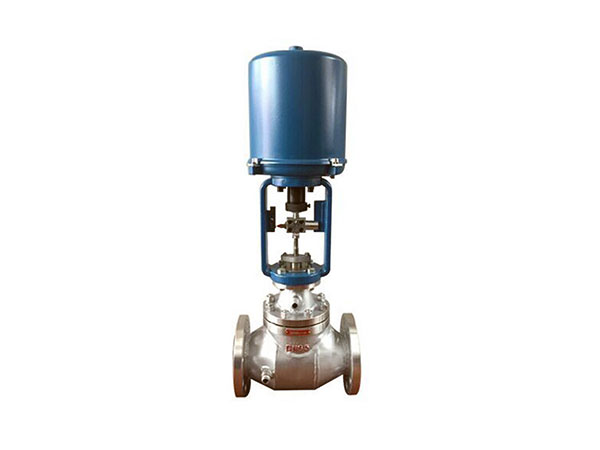

一、電動保溫調節閥產品概述本公司的夾套電動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調範圍廣，流量特性精度高，符

產品型號：

瀏覽次數：

產品谘詢 0510-83123233

product

產品展示

tel-phones

0510-83123233

查看全部

News Center

新聞中心

詳細介紹在線留言

一、電動保溫調節閥產品概述

本公司的夾套電動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調範圍廣，流量特性精度高，符合IEC534-2-1976標準。電動保溫調節閥適用於需要保溫的場合。當工藝介質的結晶溫度低於環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控製的需要。電動保溫調節閥配以3810係列(PSL係列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控製信號(4-20mADC或1-5VDC)及電源即可控製閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動保溫調節閥的泄漏量符合ANSI B16.104標準。

二、電動保溫調節閥主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	150
閥座直徑		20	25	32	40	50	65	80	100	150
額定流量係數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	440
額定流量係數(KV)	套筒	6.3	10	16	25	40	63	100	160	360
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥芯形式		單座式、套筒式
流量特性		等百分比、快開特性
配置執行器類別		3810係列、PSL係列等電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標誌：ExdⅡBT4(ExdⅡBT6特殊定製)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

三、電動保溫調節閥主要零件材料

閥體	WCB	304	316	316L
墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥座/套筒	304	304	316	316L
閥芯	304	304	316	316L
導向套/並帽	304	304	316	316L
中墊	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥蓋	WCB	304	316	316L
閥杆	304	304	316	316L
保溫夾套	25	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
螺栓	25	不鏽鋼	不鏽鋼	不鏽鋼
填料壓蓋	WCB	304	316	316L

四、電動保溫調節閥主要性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調範圍R			30：1

五、電動保溫調節閥安裝連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
	PN40	194	197	200	235	267	292	317	368	425	473
	PN64	206	200	210	251	286	311	337	394	440	508
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195
H1		182	182	218	225	230	264	271	285	320	344
H2	3810L	373	373	495	495	495	700	700	700	725	725
H2	PSL	465	465	465	465	465	560	560	560	560	560
D	3810L	225	225	225	225	225	257	257	257	310	310
D	PSL	177	177	177	177	177	182	182	182	182	182
