電動調節閥

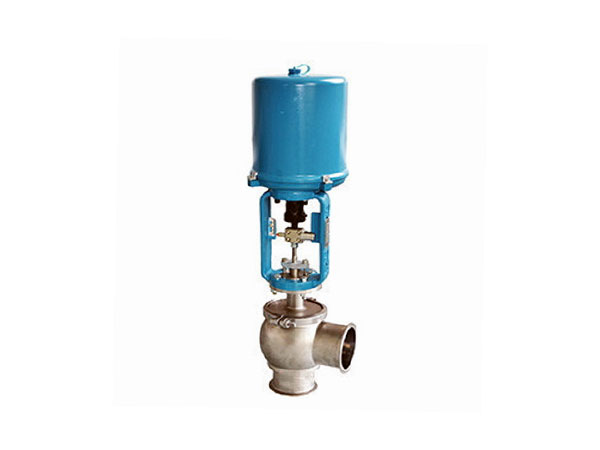

ZD/RLPW電動衛生調節閥
產品簡介
ZD/RLPW電動衛生調節閥適用於各種壓力、溫度、流量等物理量調節，如食品、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合。也稱為快裝式電動調節閥。電動衛生調節閥采用直行程電動執行機構及衛生級調節閥閥體組成。快裝式電動調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調範圍廣、流量精度高。快裝式電動調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表麵確保清潔，無介質積存區域，不會產生潛在的汙染。快速拆裝閥體和閥帽，使衛生級電動調節閥打開和維修快捷容易，使過程停機時間縮短。
| 公稱通徑 DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 額定流量係數KV | 線性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
| 等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
| 額定行程 | 10 | 16 | 25 | 40 | ||||||
| 閥體形式 | 角型焊接球型閥(電子拋光處理) | |||||||||
| 公稱通徑 | DN15～100mm | |||||||||
| 公稱壓力 | PN0.6、1.0MPa | |||||||||
| 連接方式 | 卡箍式、螺紋式（如無合同約定，將按卡箍式連接供貨） | |||||||||
| 密封填料 | 矽橡膠、聚四氟乙烯 | |||||||||
| 閥體材料 | 304、304L、316、316L | |||||||||
| 閥芯形式 | 單座柱塞式閥芯（電子拋光） |
|---|---|
| 流量特性 | 等百分比、線性 |
| 閥芯材料 | 304、304L、316、316L |
| 執行器型號 | 國產（3810、PSL、DKZ）；進口（羅托克、西門子、歐瑪、西博思） |
|---|---|
| 主要技術參數 | 電源電壓：AC 220V、AC 380V；特殊定做DC 24V；（其他） |
| 輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC；特殊定製RS485通訊接口 | |
| 防護等級：相當IP65、隔爆標誌：ExdⅡBT4（可選BT6、CT4、CT6）、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調範圍R | 50：1 | ||
