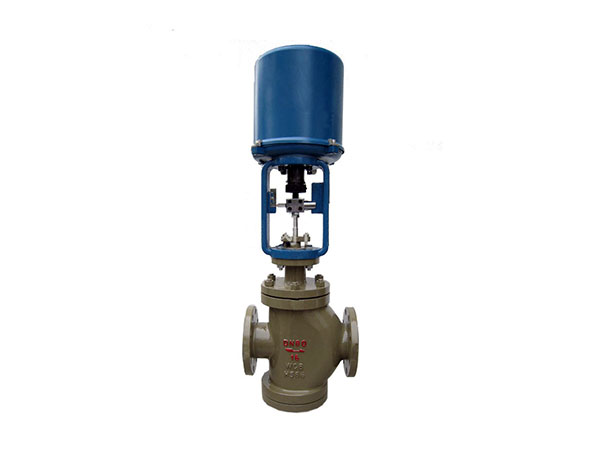

ZD(R)LN電動雙座調節閥產品概述

ZD(R)LN電動雙座調節閥，是采用我公司自主研發的雙座閥體及直行程電動執行器組成。電動雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等特點。電動雙座調節閥所配置的電動執行器內含飼服放大器，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控製調節閥開度，來進行對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動雙座調節閥廣泛應用於精確控製氣體、液體、蒸汽等介質，特別使用於壓差較大且對泄露量要求不嚴格幹淨介質場合。

ZD(R)LN電動雙座調節閥主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數(KV)	直線	10	12.5	19.5	30.5	48.4	76	125	195	305	484	760	1000	1600
	等百分	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允許壓差(MPa)		≤ 公稱壓力
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		雙座柱塞導向型閥芯
流量特性		直線性、等百分比
配置執行器類別		381L係列電動執行器、PSL係列電動執行器、(亦可客戶指定品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標誌：ExdⅡBT4(ExdⅡBT6特殊定製)、手操功能：手柄、手輪
		環境溫度：-25～+70℃、環境濕度：≤95%

ZD(R)LN電動雙座調節閥主要零件材料

1	底座	WCB	304	316	316L
2	閥體	WCB	304	316	316L
3	閥芯	304	304	316	316L
4	閥座	304	304	316	316L
5	銅套	黃銅
6	導向套	304	304	316	316L
7	墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
8	閥蓋	WCB	304	316	316L
9	閥杆	304	304	316	316L
10	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
11	填料壓蓋	WCB	304	316	316L
12	螺栓	25	0Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

ZD(R)LN電動雙座調節閥主要性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.5；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量(硬密封)、零泄漏(軟密封)
可調範圍R			30：1

ZD(R)LN電動雙座調節閥安裝連接尺寸

公稱通徑(DN)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2	3810L	373	495	495	495	700	700	700	725	725	725	725	725
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	257	257	257	310	310	310	310	310
D	PSL	177	177	177	177	182	182	182	182	182	218	218	218
