針型閥

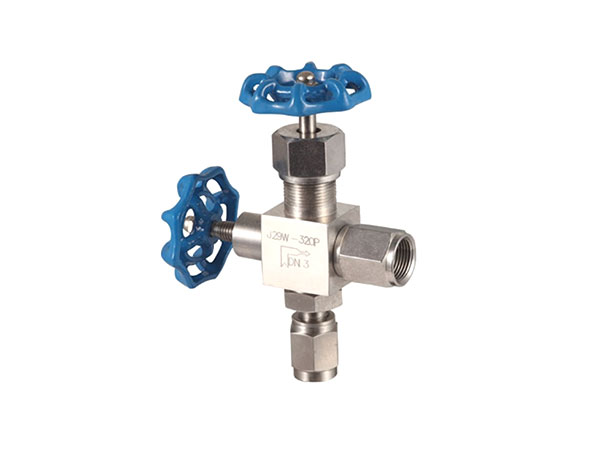

針型儀表閥
產品簡介
產品型號：J29W-160P(320P)
連接方式：外螺紋
結構方式：卡套
驅動方式：手動
產品口徑：DN3-DN50
公稱壓力：≤10000Psi
閥體材質：不鏽鋼304、316、碳鋼等
適用溫度: -29℃～+538℃
零件名稱 | 材質 |
閥體 | 20# A105 SS304 SS304L SS316 SS316L |
閥蓋墊片 | 紫銅PTFE |
閥蓋 | 20# A105 SS304 SS304L SS316 SS316L |
填料墊 | PTFE 柔性石墨 金屬盤根 |
填料 | PTFE 柔性石墨 |
填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
閥杆 | 20# A105 SS304 SS304L SS316 SS316L |
手柄 | 20# A105 SS304 SS304L SS316 SS316L |
內六角螺釘 | 20# A105 SS304 SS304L SS316 SS316L |
閥門檢驗與試驗 | GB/T13927-1992 JB/T9092-1999 |
製造標準 | GB/T12224-2005 JB/T7747-1995 GB/T12235-2007 |
型號 | 公稱壓力PN Mpa | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(℃) | 適用介質 | ||
殼體 | 密封(液) | 密封(氣) | |||||
J29H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油氣水，酸，蒸汽，油品等 |
J29H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 ℃ | |
型號 | 公稱直徑DN（mm） | 尺寸 | 重量(kg) | |||||||
L1 | D1 | D2 | L2 | H | H1 | M1 | M2 | |||
J29H-320 | 3 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
J29H-320P | 6 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
