針型閥

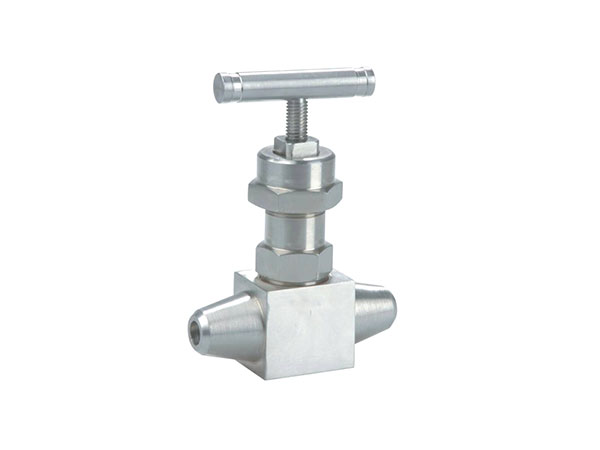

高壓焊接針型閥

產品簡介

高壓焊接針型閥 產品說明產品型號：J61Y公稱通徑：DN6-DN25公稱壓力：10000Psi(690bar)適用溫度：-20℃~700℃適用介質：水、蒸汽、油

產品型號：
瀏覽次數：
詳細介紹在線留言

  • 高壓焊接針型閥 產品說明

產品型號：J61Y

公稱通徑：DN6-DN25

公稱壓力：≤10000Psi(690bar)

適用溫度：-20℃~700℃

適用介質：水、蒸汽、油品、氣體

閥體材質：碳鋼、不鏽鋼

連接方式：焊接連接


  • 高壓焊接針型閥 產品特點

①緊湊而輕便；

②四氟密封壓力裝置，閥杆操作時絕對無泄漏；

③螺紋下的密封填料可以防止螺紋被流體介質所腐蝕；

④兩個流量口，有合適的流量方向。


  • 高壓焊接針型閥 設計標準


設計與製造

GB/T12223-89

焊接尺寸

JB/T 1751-75

結構長度

GB12221

檢驗與實驗

GB/T13927



  • 高壓焊接針型閥 主要零件材料


零件名稱

閥杆、閥蓋、螺栓

閥杆、閥瓣、密封墊

填料

墊片

手輪

JJY1-320-DN5

鉻鎳不鏽鋼

不鏽鋼

聚四氟乙稀，柔性石墨

橡膠石棉板

優質碳鋼



  • 高壓焊接針型閥 主要性能規範


型號

公稱壓力PN

試驗壓力PS(Mpa)

工作壓力(Mpa)

工作溫度(OC)

適用介質

殼體

密封(液)

密封(氣)

J61Y-17V

17.0

25.5

18.7

0.6

17.0

V≤570OC

液化石油氣水，酸，蒸汽，油品等

FJ61Y-160P

16.0

24.0

17.6

0.6

16.0

P≤540OC

T61-320

32.0

48.0

35.0

0.6

32.0

C≤425 OC



  • 高壓焊接針型閥 連接尺寸

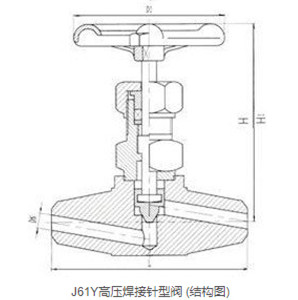

                                                                                   高壓焊接針型閥(圖1)

型號

尺寸

Do

L

H

H1

d

6

80

100

100

110

6

10

80

120

100

110

8

15

100

130

120

130

12

20

120

145

150

165

15

25

140

170

165

190

18
