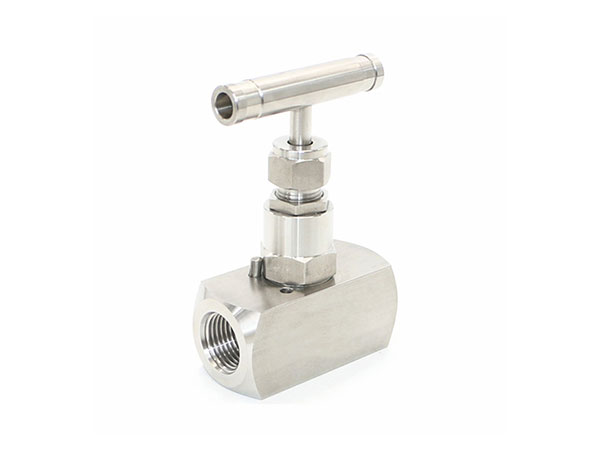

內螺紋針型閥

產品簡介

內螺紋針型閥 產品說明產品型號：J11W公稱通徑：DN6~DN50公稱壓力：0~32MPa閥體材質：SS304,SS316 連接形式：內螺紋連接結構特征：錐麵密

產品型號：
瀏覽次數：
詳細介紹在線留言

  • 內螺紋針型閥 產品說明

產品型號：J11W

公稱通徑：DN6~DN50

公稱壓力：0~32MPa

閥體材質：SS304,SS316

連接形式：內螺紋連接

結構特征：錐麵密封,活動閥瓣

適用溫度：≤450℃

螺紋方式：G螺紋，NPT螺紋，ZG螺紋，PT螺紋等

適用介質：水、蒸汽、油品等


  • 內螺紋針型閥 主要零部件材料

零件名稱

材質

閥體

20# A105 SS304 SS304L SS316 SS316L

閥蓋墊片

紫銅PTFE

閥蓋

20# A105 SS304 SS304L SS316 SS316L

填料墊

PTFE 柔性石墨 金屬盤根

填料

PTFE 柔性石墨

填料壓蓋

20# A105 SS304 SS304L SS316 SS316L

閥杆

20# A105 SS304 SS304L SS316 SS316L

手柄

20# A105 SS304 SS304L SS316 SS316L

內六角螺釘

20# A105 SS304 SS304L SS316 SS316L


  • 內螺紋針型閥 主要性能規範

型號
公稱壓力
(MPa)
試驗壓力(MPa)
工作壓力(MPa)
工作溫度
(℃)
適用介質
殼體
密封(液)
密封(氣)
J11W-16
1.6
2.4
1.76
0.6
1.6
P≤540℃
液化石油氣水、酸、蒸汽、油品等
J11W40P
4.0
6.0
4.4
0.6
4.0
J11W-160
16.0
24.0
17.6
0.6
16.0
C≤425℃
J11W-320P
32.0
48.0
35.2
0.6
32.0


  • 內螺紋針型閥 外形尺寸

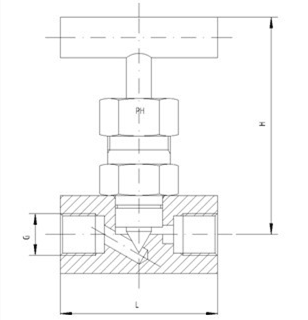

內螺紋針型閥(圖1)

公稱直徑DN(mm)
管螺紋
尺寸
重量(Kg)
Do
L
H
H1
d
6
1/4
60
55
90
100
4
0.63
10
3/8
60
60
92
102
5
0.65
15
1/2
65
65
97
107
6
0.8
20
3/4
80
80
109
121
8
1.07
25
1
100
90
122
132
10
1.8
32
11/4
140
128
180
191
15
5.0
40
11/2
160
148
200
215
18
7.2
