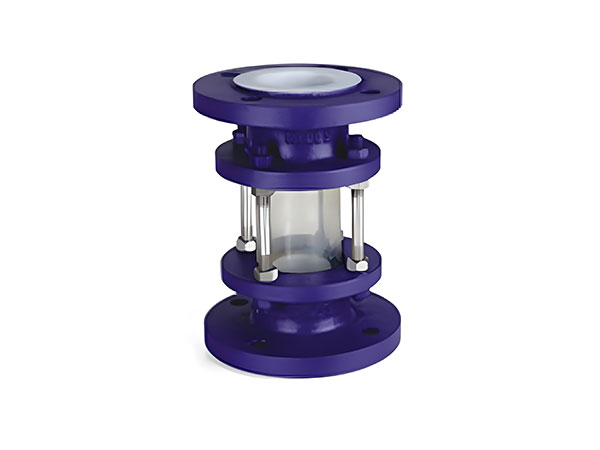

新聞中心產品名稱：襯氟直通視鏡
公稱通徑：DN25～DN150
結構形式：直通、三通
工作壓力：0.6MPa～1.0MPa～1.6MPa
連接方式：法蘭
適用溫度：-0ºC～+180ºC
功能作用：觀察管道中的流體
閥體材質：鑄鋼、不鏽鋼
製造標準：國標GB、德國DIN、美國API、ANSI
適用介質：水、油品、蒸汽、液體、氣體等
襯氟視鏡,襯氟視蠱用以觀測管路或設備中單元流體的流量、色澤變化,直接監控化工工藝流程。視鏡體采用碳鋼精鑄,內襯氟塑料（F46）,鏡片選用優質鋼化玻璃,具有好的耐腐蝕性能和機械強度,且有外型美觀、強度高、經久耐用的特點。
用以觀測管路或設備中單元流體的流量、色澤變化，直接監控化工工藝流程， 視鏡體采用不鏽鋼熔模精密鑄造，強度高、外觀光潔， 與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃範圍內長期使用於任意濃度的腐蝕性管路、管線工作。廣泛使用於石油、化工、農藥、染化、製酸製堿等行業,是目前防腐設備的常用選擇。
殼體材質 | 碳鋼WCB、不鏽鋼304、321、316、316L | |
視窗材料 | 鋼化硼矽玻璃 | 石英玻璃 |
工作溫度（℃） | 0℃~180℃ | 0℃~180℃ |
公稱壓力（MPa） | ＜0.6 | 0.6 MPa ~2.5 MPa |
襯裏材質 | 聚全氟乙烯FEP (F46)、聚四氯乙烯 PTFE(F4) | |
連接形式 | 螺紋連接、法蘭連接 | |
允許急變溫度（℃） | ＜60 | |
G | DN | 25公斤 | 6公斤 | ||||||
外形尺寸 | 玻璃板 | 外形尺寸 | 玻璃板 | ||||||
H | L | 直徑 | 厚度 | H | L | 直徑 | 厚度 | ||
1 | 25 | 200 | 181 | 65 | 10 | 200 | 189 | 65 | 10 |
1-1/4 | 32 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
1-1/2 | 40 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
2 | 50 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
2-1/2 | 65 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
3 | 80 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
4 | 100 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
5 | 125 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
6 | 150 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
視鏡價格較高，所處的工況環境惡劣，不是有毒有害的化學物質，便是腐蝕性很強各類酸堿或有機溶濟，使用不當將會產生重大經濟損失和嚴重後果。正確的使用和維護視鏡能延長視鏡的使用壽命，杜絕各類事故的發生，保障管道的正常運行。因此，使用中必須注意下列各點：
1.使用前，仔細閱讀產品使用說明書。
2.按銘牌上或說明書上規定的壓力、溫度、使用介質範圍內使用。
3.使用時防止視鏡因溫度變化產生過大的管道應力，盡量減小溫度變化，並在視鏡前後增加u形膨脹節。
4.對於有些介質不穩定且易分解（如某些介質的分解會引起體積膨脹造成工況壓力不正常升高）會引起閥門破壞或泄漏，應采取措施消除或限製引起不穩定介質分解的因素。在視鏡選型時，應考慮介質不穩定易分解可能造成的工況變化而選擇有能自動泄壓裝置的視鏡。
5.對於有毒、易燃、易爆、強腐蝕性介質管道上的視鏡，嚴禁在帶壓狀態下更換填料。盡管視鏡在設計上有上密封功能，但也不推薦在帶壓狀態下更換填料。
6.對於具有自燃性介質的管道，要采取措施確保環境溫度及工況溫度不得超過介質的自燃點，防止因陽光照射或外部火災發生時帶來的危險。
7.對於管道劇烈而長期的振動，要采取措施消除，避免因此而導致氟塑料襯裏視鏡損壞。
8.視鏡在使用過程中，氟塑料密封麵因質地較軟，經常會因介質結晶、固體顆粒將密封麵損傷，導致密封泄漏，發現後及時整修或更換密封件。
9.視鏡中法蘭處一般不加墊片。如遇到中法蘭處滲漏，可均勻地擰緊中法蘭螺母來消除滲漏。如果是中法蘭密封麵損壞，則要采取修複密封麵和加中法蘭墊片來解決。
10.拆卸這類視鏡時，應注意視鏡管道中是何介質，是使用過的，還是新安裝的。如使用介質是有毒、易燃、易爆物質，工作人員應戴防護麵罩和膠手套，穿防護服按照操作規程作業。避免在拆卸時發生意外，杜絕事故發生。
