管道排氣閥
產品簡介
News Center

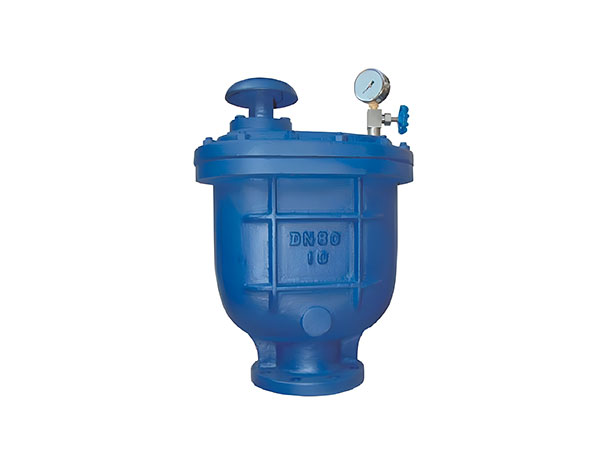

新聞中心產品名稱：管道排氣閥
產品型號：CARX
公稱通徑：DN15～DN200
結構形式：浮球式
公稱壓力：1.6MPa-2.5MPa
連接方式：法蘭式
適用溫度：-29ºC～+80ºC
驅動方式：自動
閥體材質：鑄鐵、鑄鋼、不鏽鋼
製造標準：國標GB、德國DIN、美國API、ANSI
適用介質： 給排水、清水等
CARX管道排氣閥用於管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設於泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
名稱 | 材質 |
閥體 | HT200 |
閥蓋 | HT200 |
浮球 | SUS 304 |
杠杆架 | 鑄銅ZH59 |
杆 | 鑄銅ZH59 |
塞頭 | 丁睛橡膠NBR |
規格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
立方米/小時 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |

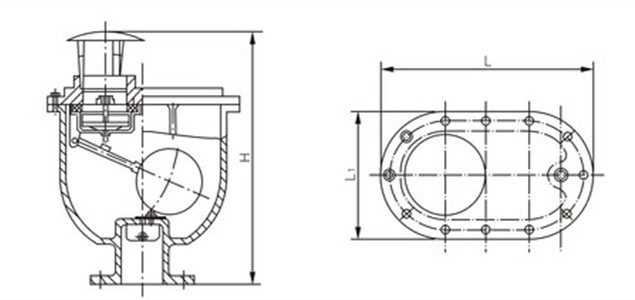

公稱通徑DN(mm) | 尺寸 | ||||
L | L1 | H | Z | d | |
15 | 280 | 176 | 330 | -- | -- |
20 | 280 | 176 | 330 | -- | -- |
25 | 280 | 176 | 330 | -- | -- |
32 | 280 | 176 | 330 | -- | -- |
50 | 300 | 190 | 445 | 4 | 18 |
65 | 360 | 200 | 475 | 4 | 18 |
80 | 365 | 210 | 500 | 8 | 18 |
100 | 390 | 245 | 560 | 8 | 18 |
150 | 460 | 275 | 605 | 8 | 22 |
200 | 537 | 330 | 686 | 8 | 22 |
CARX管道排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限於局部最高點，排氣閥安裝位置有多種，隻有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。
