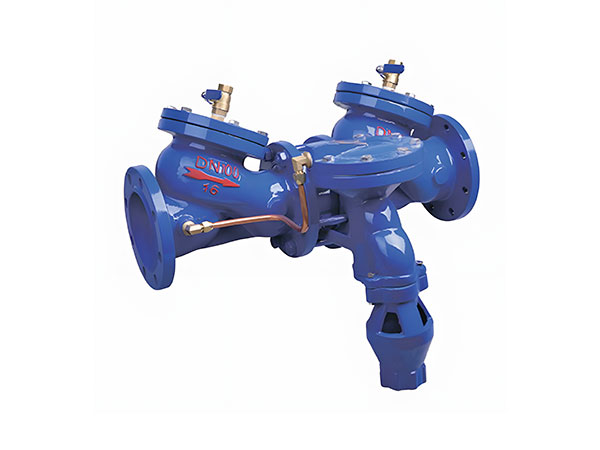

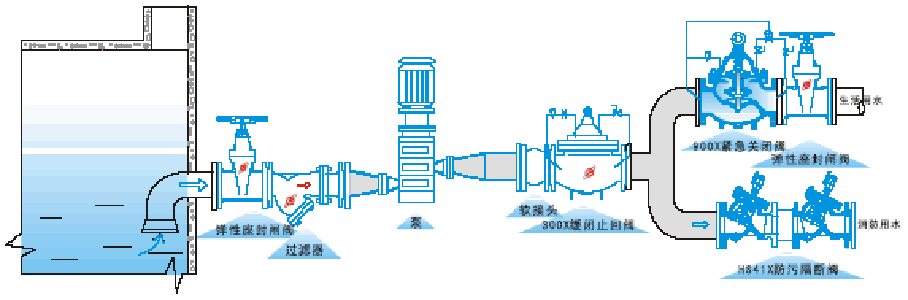

HS41X帶過濾防汙隔斷閥產品概述

HS41X帶過濾防汙隔斷閥是一種安裝在各類管路係統中用於嚴格阻止介質倒流，保護其後的介質或設備不受汙染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。

HS41X帶過濾防汙隔斷閥產品結構

HS41X-16普通型防汙隔斷閥為多重止回密封串聯而成,當其中有一隻密封破壞時,另二隻還起密封作用,防止回流。但三隻止回密封同時破壞後,就失去了止回作用。HS41X-16-A安全型防汙隔斷閥在普通型基礎上中間加排水器,這樣即使兩隻止回閥密封同時破壞,其他也能起到防止回流汙染的作用。

HS41X帶過濾防汙隔斷閥工作原理

（1）正常供水：
①清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水，第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而閣膜下腔與第一級止回閥出口(第二級止回閥進口)相通，由於其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水;
②當閥後管路無用戶，水靜止。如進口壓力保持不變，其前後存在壓差，排水器仍呈關閉狀態。
c。如進口壓力下降，共前後壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與進口壓力恢複一定壓差時，排水器又關閉。

（2）密封失靈時：
防汙隔斷閥之後管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，地二級止回閥之前壓力升高，造成排水器個膜上下壓力並減小，排水器打開，排水泄壓;此時，如第一級止回閥同時密封被破壞，有於第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流地一級止會閥。

（3）如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控製彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進真空腔，從而防止產生虹吸倒流現象。

HS41X帶過濾防汙隔斷閥技術參數

公稱壓力	公稱通徑	適用介質	適用溫度	法蘭標準	試驗標準
1.0～2.5MPa	50～600mm	水	0～80℃	GB/T 17241.6GB/T 9113	GB/T 13927API598

HS41X帶過濾防汙隔斷閥主要部件材料

零部件名稱	材質
閥體	鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼
閥蓋	鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼
閥盤	球墨鑄鐵
彈簧	不鏽鋼、鉻釩鋼
防汙閥	黃銅

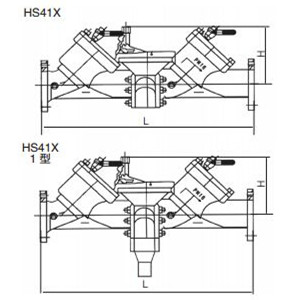

HS41X帶過濾防汙隔斷閥主要外形尺寸

型號	DN	安全型L	普通型L	D	φ	n-d	H
HS41X-16A（安全型） HS41X-16（普通型）	50	455	410	165	125	4-φ18	190
	65	480	430	185	145	4-φ18	200
	80	570	500	200	160	8-φ18	225
	100	710	640	220	180	8-φ18	248
	125	800	730	250	210	8-φ18	276
	150	910	830	285	240	8-φ23	308
	200	1090	1000	340	295	12-φ23	356
	250	1315	1200	405	355	12-φ25	410
	300	1475	1360	460	410	12-φ25	485
	350	1690	1560	520	470	16-φ25	528
	400	1860	1720	580	525	16-φ30	595
