100X遙控浮球閥產品說明

產品名稱：遙控浮球閥

產品型號：100X

公稱通徑：DN20～DN800

結構形式：活塞式、隔膜式

工作壓力：1.0MPa～2.5MPa

連接方式：法蘭

適用溫度：-20ºC～+80ºC

功能作用：水位控製

閥體材質：鑄鐵、鑄鋼、不鏽鋼、黃銅

製造標準：國標GB、德國DIN、美國API、ANSI

適用介質：水、汙水、給排水等

100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控製接管係統，調定後，自動控製液麵高度。100X遙控浮球閥直接利用液麵控製，不需要其它裝置和能源，保養簡便，液麵控製準確度高，不受水壓影響，密封良好。100X遙控浮球閥主要用於高層建築、生活區等供水管網係統的水塔、水池等設施的液麵控製。

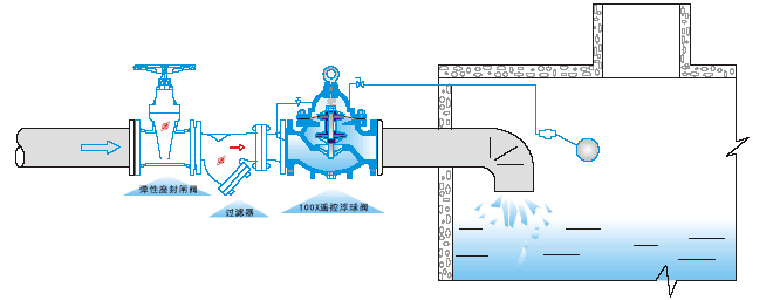

100X遙控浮球閥工作原理

當管道從進水端給水時，由於針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控製室、球閥、浮球閥進入水池，此時控製室不形成壓力，主閥開啟，水塔(池)供水。
當水塔(池)的水麵上升至設定高度時，浮球浮起關閉浮球閥，控製室內水壓升高，推動主閥關閉，供水停止。當水麵下降時，浮球閥重新開啟，控製室水壓下降，主閥再次開啟繼續供水，保持液麵的設定高度。

100X遙控浮球閥技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

100X遙控浮球閥主要零件

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥杆	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不鏽鋼

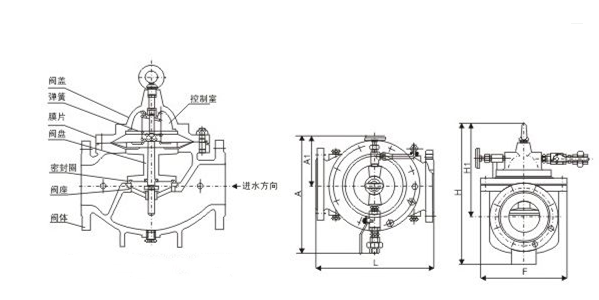

100X遙控浮球閥外形尺寸

DN	L	A	A1	H	H1	F	Dmm			D1mm			D2mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	262	130	212	179	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	262	130	212	179	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	262	130	212	179	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	280	139	265	210	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	280	139	265	210	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	284	141	310	215	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	292	145	350	245	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	330	164	460	305	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	340	169	520	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	350	174	570	415	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	392	195	695	510	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	442	220	780	560	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	472	235	905	658	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	532	265	1025	696	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	582	290	1080	735	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	632	320	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	682	350	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	762	390	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	832	420	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	932	470	1640	975	1050	1015	1025	1085	960	950	990	905	905	928	24-33	24-39	24-48
