Q340H上裝式固定球閥

產品簡介

Q340H上裝式固定球閥產品特征產品型號：Q340H公稱通徑：DN50～DN800公稱壓力：1.6Mpa～42.0Mpa，150LB-2500LB適用溫度：-

產品型號：Q340H

瀏覽次數：

產品谘詢 0510-83123233

product

產品展示

tel-phones

0510-83123233

查看全部

News Center

新聞中心

詳細介紹在線留言

Q340H上裝式固定球閥產品特征
產品型號：Q340H
公稱通徑：DN50～DN800
公稱壓力：1.6Mpa～42.0Mpa，150LB-2500LB
適用溫度：-29～180ºC～550ºC
閥體材質：鍛鋼、鑄鋼、不鏽鋼
適用介質：水、油、氣及某些腐蝕性液體
結構形式：球形
連接方式：法蘭
驅動方式：手動、蝸輪、電動、氣動
製造標準：國標GB、德國DIN、美國API、ANSI
Q340H上裝式固定球閥包括有閥體、楔形球體、閥座、閥蓋、閥杆，閥體的側壁上設有開口向上的楔形球體安裝孔，閥杆與楔形球體聯動連接，在閥杆下部套設有彈簧，彈簧以楔形球體作為第一基座，以閥杆上所設的凸台作為另一基座，在閥杆的凸台的上端與閥蓋之間設有密封件，在閥蓋與閥體之間設有密封墊片，所述的密封件的截麵為楔形，所述的凸台或閥蓋上相應設有斜推麵與密封件構成楔形密封配合，斜推麵最好設置在凸台的上端麵上，利用彈簧的彈力或者介質的壓力使用於密封閥杆與閥蓋間的截麵為楔形的密封件與密封麵構成楔形密封配合，利用斜楔原理使密封麵更加緊密，密封效果更好。
Q340H上裝式固定球閥技術規範
設計依據 API ANSI
設計標準 API 6D ANSI B16.34
結構長度 API 6D ANSI B16.10
連接法蘭 ANSI B16.5 ANSI B16.47
對焊端 ANSI B16.25
試驗和檢驗 API 6D API 598-96
Q340H上裝式固定球閥結構特點
1、整體式閥體設計，上裝式樞軸固定支持，法蘭連接結構；
2、整體式樞軸固定球杆設計;
3、高強度整體式球杆結構，確保了球體的精確定位；
4、樞軸采用防吹出保護結構；
5、防腐蝕，低摩擦係數的軸承；
6、因可鎳彈簧使RPTFE密封的金屬閥座向球移動，具有進口和出口雙向密封功能；
7、性能優越的標準尼龍和PEEK閥座,確保了低壓狀態下的有效密封;
8、密封劑注入器設計，在緊急狀態下可注入密封脂，對閥杆或閥座進行密封；
9、采用獨特的閥座可縮回技術，在線可更換球杆，閥杆密封圈金屬閥座及彈簧；
10、球杆與閥體有效接觸的性能優越的防靜電接地設備；
11、防火功能：當閥座燒壞或損壞時，金屬閥座自動貼緊球體，閥座和球體之間較小的泄漏。

Q340H上裝式固定球閥主要部件材料

閥體/閥蓋	WCB	CF8	CF8M	WCB	CF8	CF8M
球體	2Cr13	F304	F316	2Cr13氮化	F304氮化	F316氮化
彈簧	60Si2Mn	17-7PH	17-7PH	60Si2Mn	17-7PH	17-7PH
密封圈	PTFE/RPTFE/PPL/尼龍			石墨	石墨	石墨
閥座	2Cr13	304	316	2Cr13+STL	304+STL	316+STL
填料	PTFE	PTFE	PTFE	石墨	石墨	石墨
適用介質	水、油、蒸汽等	酸堿等腐蝕性介質		含固體顆粒或高溫介質
適用溫度	-29-200℃			-29-425℃	-29-600℃

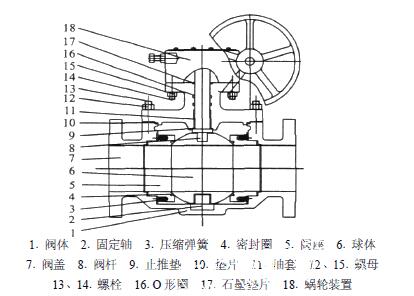

Q340H上裝式固定球閥外形結構圖

上裝式固定球閥(圖1)

1.連接尺寸CLASS 600

NPS	A	A1	A2	W	H	B
2″	292	295	292	350	150	50
3″	356	359	356	400	188	76
4″	432	435	432	400	230	100
6″	559	562	559	500	300	150
8″	660	664	660	600	430	201
10″	787	791	787	600	445	252
12″	838	841	838	600	530	305

2.連接尺寸CLASS 900

NPS	A	A1	A2	W	H	B
2″	368	371	368	450	165	49
3″	381	384	381	500	200	74
4″	457	460	457	500	250	100
6″	610	613	610	600	320	150
8″	737	740	737	600	460	201
10″	838	841	838	600	475	252
12″	965	968	965	600	560	303
