二位三通高壓球閥產品說明

二位三通高壓球閥適用於液壓係統和化工係統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種隻要閥杆轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥杆密封可靠。球閥啟閉時閥杆隻作旋轉運動，因此閥杆的填料密封不易被破壞，而且閥杆倒密封的密封力隨著介質壓力的增加而增大。

二位三通高壓球閥技術參數

公稱通徑：DN6～DN50
公稱壓力：31.5Mpa～40.0Mpa～50.0Mpa
適用溫度：-20～+100℃～+170℃
閥體材質：鑄鋼、不鏽鋼
適用介質：水、油、氣
結構形式：球形
連接方式：內螺紋、外螺紋
驅動方式：手動
製造標準：國標GB、德國DIN、美國API、ANSI
適用介質:液壓油、水一乙二醇、其它混合液體。

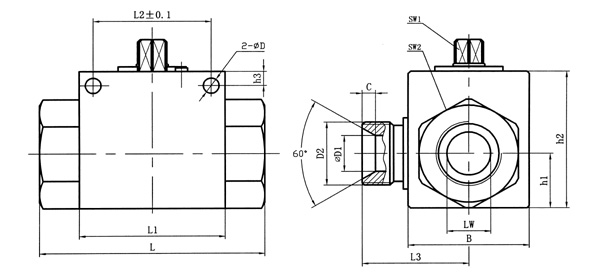

二位三通高壓球閥外形結構圖

二位三通高壓球閥(圖1)

二位三通高壓球閥 M連接口略圖

二位三通高壓球閥 M連接口外形尺寸

簡略型號	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-M36×2	400	20	20	30	M36×2	15	103	60	48	48.5	25	58	12	41	6.5	6	44	15	5.5
VH3V-M42×2	350	25	23	35	M42×2	18	116	65	57	50.5	28.5	65	12	50	8.5	7	53.5	22	5

二位三通高壓球閥 G連接口略圖

二位三通高壓球閥 G連接口外形尺寸

簡略型號	PN	DN	LW	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
G1/4	500	06	06	G1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
G3/8	500	10	10	G3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
G1/2	500	13	12	G1/2	16	83	48	35	38.5	18	45	09	30	6.5	6	35	12	3
G3/4	400	20	20	G3/4	18	93	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
G1	350	25	25	G1	21	115	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

二位三通高壓球閥 NPT連接口略圖

二位三通高壓球閥(圖4)

二位三通高壓球閥 NPT連接口外形尺寸

簡略型號	PN	DN	LW	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
NPT1/4	500	06	06	NPT1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
NPT3/8	500	10	10	NPT3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
NPT1/2	500	13	12	NPT1/2	16	83	48	35	38.5	18	45	09	30	6.5	6	35	12	3
NPT3/4	400	20	20	NPT3/4	18	95	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
NPT1	350	25	25	NPT1	21	113	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5
