高壓液壓球閥產品說明

YJZQ高壓液壓球閥適用於液壓係統和化工係統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種隻要閥杆轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥杆密封可靠。球閥啟閉時閥杆隻作旋轉運動，因此閥杆的填料密封不易被破壞，而且閥杆倒密封的密封力隨著介質壓力的增加而增大。

高壓液壓球閥技術參數

產品型號：YJZQ
公稱通徑：DN10～DN50
公稱壓力：16Mpa,31.5Mpa
適用溫度：-20～+100℃～+170℃
閥體材質：鑄鋼、不鏽鋼
適用介質：水、油、氣、其它混合液體
結構形式：球形
連接方式：外螺紋、內螺紋、板式
驅動方式：手動、電動、氣動
製造標準：國標GB、德國DIN、美國API、ANSI

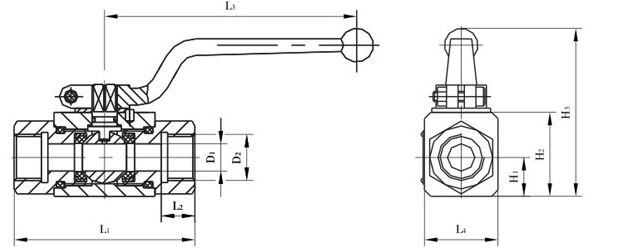

高壓液壓球閥內螺紋外形結構圖

高壓液壓球閥(圖1)

高壓液壓球閥內螺紋外形尺寸表

型號	D1	D2	L1	L2	L3	L4	H1	H2	H3
YJZQ-J10N	Ф10	M18×1.5	78	14	105	32	16	36	76
YJZQ-J15N	Ф15	M22×1.5	86	16	147	38	19	45	80
YJZQ-J20N	Ф20	M27×2	108	18	185	48	25	55	101
YJZQ-J25N	Ф25	M33×2	116	20	185	57	28.5	64	111
YJZQ-J32N	Ф32	M42×2	136	22	240	75	37.5	84	134
YJZQ-J40N	Ф40	M48×2	148	24	240	85	42.5	95	165
YJZQ-J50N	Ф50	M64×2	180	26	240	104	52	112.5	180

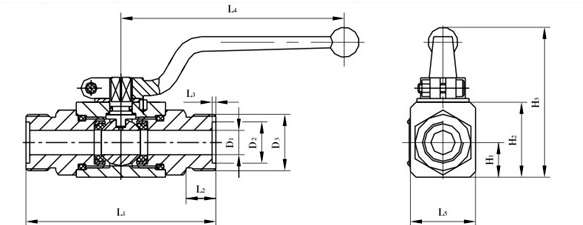

高壓液壓球閥外螺紋外形結構圖

高壓液壓球閥(圖2)

高壓液壓球閥外螺紋外形尺寸表

型號	D1	D2	D3	L1	L2	L3	L4	L5	H1	H2	H3
YJZQ-J10W	Ф10	Ф20	M27×1.5	94	16	2	105	32	16	36	76
YJZQ-J15W	Ф15	Ф22	M30×1.5	102	16	2	147	38	19	45	80
YJZQ-J20W	Ф20	Ф28	M36×2	124	18	2.5	185	48	25	55	101
YJZQ-J25W	Ф25	Ф35	M42×2	136	20	2.5	185	57	28.5	64	111
YJZQ-J32W	Ф32	Ф40	M52×2	150	20	2.5	240	75	37.5	84	134
YJZQ-J40W	Ф40	Ф50	M64×2	180	24	2.5	240	85	42.5	95	165
YJZQ-J50W	Ф50	Ф60	M72×2	210	26	2.5	240	104	52	112.5	180
