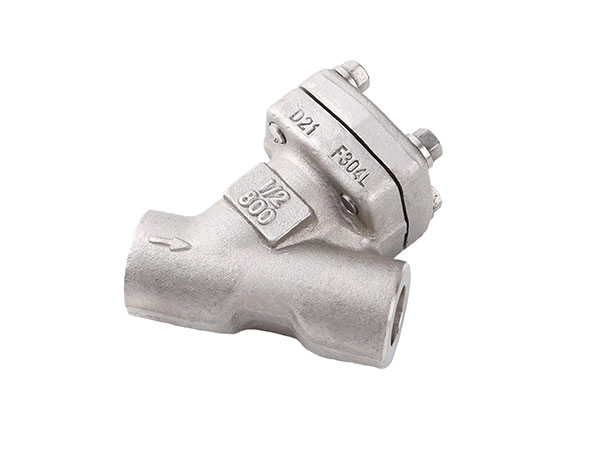

鍛鋼Y型過濾器產品說明

公稱通徑：DN15-DN50

公稱壓力：800LB-1500LB

連接方式：承插焊、螺紋、法蘭

閥體材質：A105、LF2、F11、F22、304、304L、316、316

GL61Y鍛鋼Y型過濾器適合在高壓的場合使用，是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒後，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，隻要將可拆卸的濾筒取出，處理後重新裝入即可，因此，使用維護極為方便。

鍛鋼Y型過濾器設計標準

設計製造	BS5352 MSS SP-118
承插口尺寸	ANSI B16.11，JB/T1751
螺紋端尺寸	ANSI B1.20.1，JB/T7308
對焊端尺寸	ANSI B16.25，JB/T12224
法蘭端尺寸	ANSI B16.5，JB79
閥門檢查和試驗	API 598，GB/T13927，JB/T9092

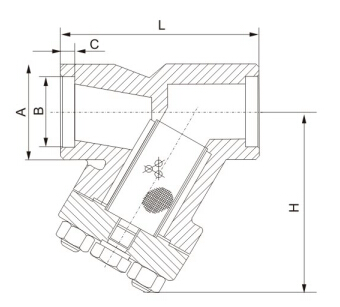

鍛鋼Y型過濾器連接尺寸

公稱通徑 (DN)	L	H2	A	B	C
15	100	120	40.5	22.2	9.6
20	100	120	40.5	27.7	12.7
25	120	140	51	34.5	12.7
32	140	130	56	42.6	-
40	140	155	66	49.1	12.7
50	170	198	83	61.1	15.9
65	200	180	90	76.8	-
80	290	230	110	89.8	-
