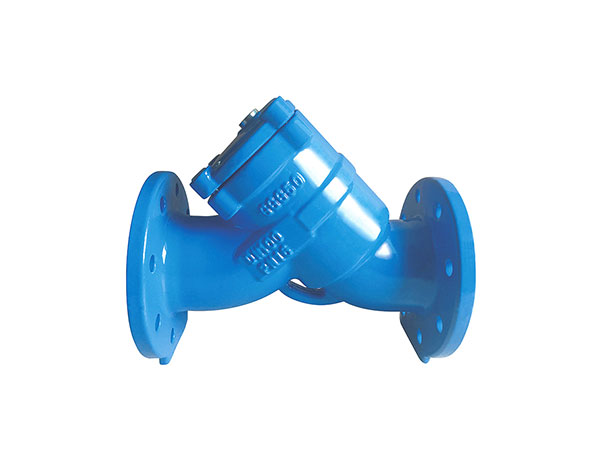

Y型法蘭過濾器
產品簡介
News Center
新聞中心產品口徑:DN15-500m
產品壓力:1.6-6.4MPa
產品材質:鑄鐵、鑄鋼、不鏽鋼
適用溫度:-20℃-350℃
濾網材質:不鏽鋼
密封件材質:石墨
連接方式:法蘭連接
美標Y型過濾器是使用水力控製閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道係列不可缺少的一種裝置之一,Y型過濾器通常安裝於水力控製閥、減壓閥、泄壓閥、定水位閥等設備的進口端,用來消除介質中的雜質,防止顆粒性雜質進入通道,造成堵塞,以保護設備管道上的配件,免受磨損和堵塞。
殼體材質 | 黃銅 | 碳鋼 | 不鏽鋼 |
公稱通徑 | 15~500mm | ||
濾框濾網材質 | 不鏽鋼 | ||
密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
工作溫度(℃) | -30~380 | -80~425 | -80~450 |
公稱壓力(MPa) | 1.6~10(150Lb~600Lb) | ||
過濾精度(目/in) | 10~300 | ||

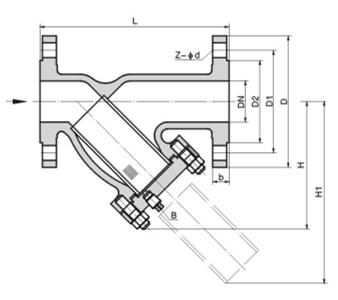

| DN | "英寸 | L | H | H1 |
| 15 | 1/2 | 125 | 70 | 150 |
| 20 | 3/4 | 145 | 70 | 150 |
| 25 | 1 | 160 | 80 | 160 |
| 32 | 1 1/4 | 180 | 90 | 180 |
| 40 | 1 1/2 | 200 | 100 | 240 |
| 50 | 2 | 220 | 130 | 250 |
| 65 | 2 1/2 | 260 | 165 | 350 |
| 80 | 3 | 280 | 195 | 390 |
| 100 | 4 | 320 | 230 | 450 |
| 125 | 5 | 350 | 300 | 520 |
| 150 | 6 | 380 | 335 | 580 |
| 200 | 8 | 495 | 420 | 690 |
| 250 | 10 | 595 | 500 | 800 |
| 300 | 12 | 640 | 580 | 950 |
| 350 | 14 | 700 | 640 | 1150 |
| 400 | 16 | 800 | 700 | 1360 |
| 450 | 18 | 850 | 790 | 1480 |
| 500 | 20 | 900 | 875 | 1650 |
